SF型水膜脫硫除塵器是除塵脫硫設備。其特點為：造價低、安裝方便、用途廣以及性能穩定。其優點為：耐腐蝕、除塵功效高。可用于各種工業鍋爐和汗塵場所的除塵、脫酸。
設備制成1000-2000mm一節，分體出廠，現場組裝。

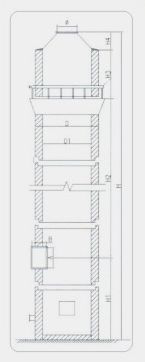

結構圖：
 |
技術參數：
|
代號/規格 |
SF-1 |
SF-2 |
SF-4 |
SF-6 |
SF-8 |
SF-10 |
SF-15 |
SF-20 |
SF-25 |
SF-35 |
|
D |
840 |
1040 |
1240 |
1440 |
1640 |
1900 |
2200 |
2300 |
2600 |
3200 |
|
D1 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1900 |
2000 |
2300 |
2800 |
|
H |
5500 |
5700 |
5700 |
6800 |
8360 |
10280 |
11500 |
12000 |
13000 |
15500 |
|
H1 |
1400 |
1475 |
1500 |
1550 |
1630 |
1650 |
1750 |
2000 |
1965 |
2270 |
|
H2 |
2600 |
2725 |
2700 |
3750 |
4830 |
5830 |
6950 |
7200 |
8235 |
10140 |
|
H3 |
1000 |
1000 |
1000 |
1000 |
1000 |
2000 |
2000 |
2000 |
2000 |
2290 |
|
H4 |
500 |
500 |
500 |
500 |
800 |
800 |
800 |
800 |
800 |
800 |
|
A |
300 |
450 |
600 |
700 |
850 |
900 |
1100 |
1430 |
1200 |
1500 |
|
B |
150 |
200 |
300 |
400 |
450 |
500 |
500 |
650 |
950 |
900 |
|
Φ |
350 |
500 |
600 |
750 |
750 |
800 |
1000 |
1000 |
1200 |
1600 |
|
E |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
F |
225 |
275 |
350 |
400 |
475 |
550 |
700 |
675 |
675 |
950 |
|
處理煙氣量 |
3000 |
8000 |
12000 |
18000 |
24000 |
30000 |
45000 |
6000 |
75000 |
105000 |
重量(Kg)
Meight |
5000 |
6000 |
7000 |
9000 |
16000 |
21000 |
23000 |
31000 |
42000 |
55000 |
|
以上數據僅供參考，以圖紙為準。 |
|
|
|
